Товарный бетон: до 45 куб.м. в час
- Установленная мощность: 7,5 кВт
- Масса: 750 кг
- Длина: 2 227 мм
- Ширина: 1 515 мм
- Высота: 1 495 мм
- Гарантия: 1 год
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер

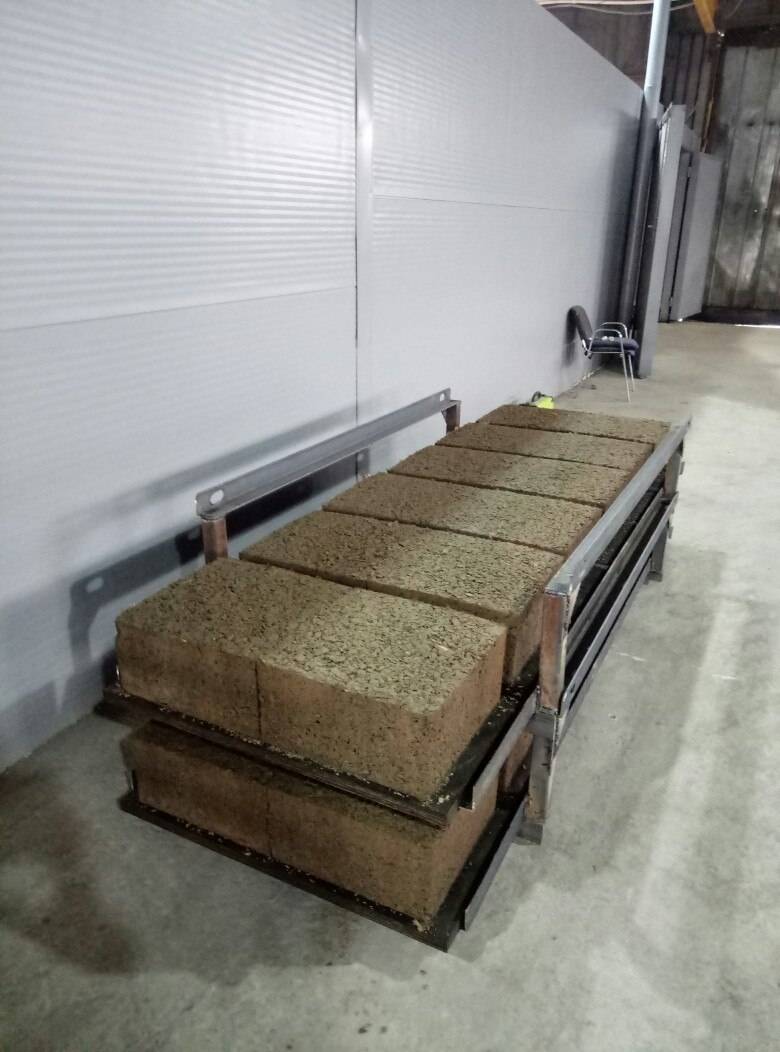

Исходными материалами для изготовления смеси являются опил (щепа) хвойных или лиственных пород, цемент, минеральная добавка и вода.
Бетоносмеситель может эксплуатироваться в закрытых помещениях или под навесом при температуре окружающего воздуха от +5 до +45 °C.
Внимание! Данный бетоносмеситель не предназначен для приготовления тяжелых и жестких бетонных смесей.
СОСТАВ И СХЕМА

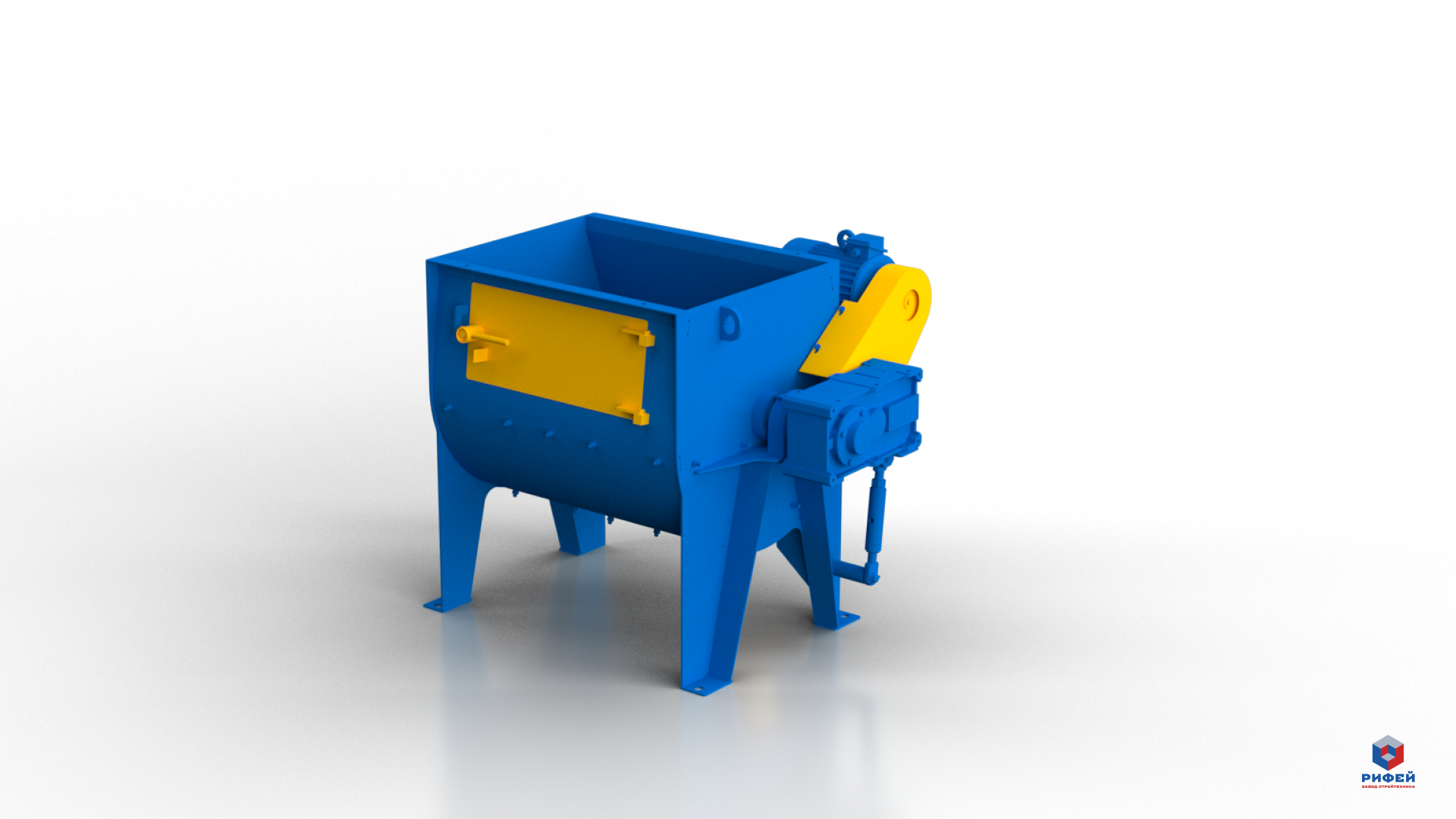

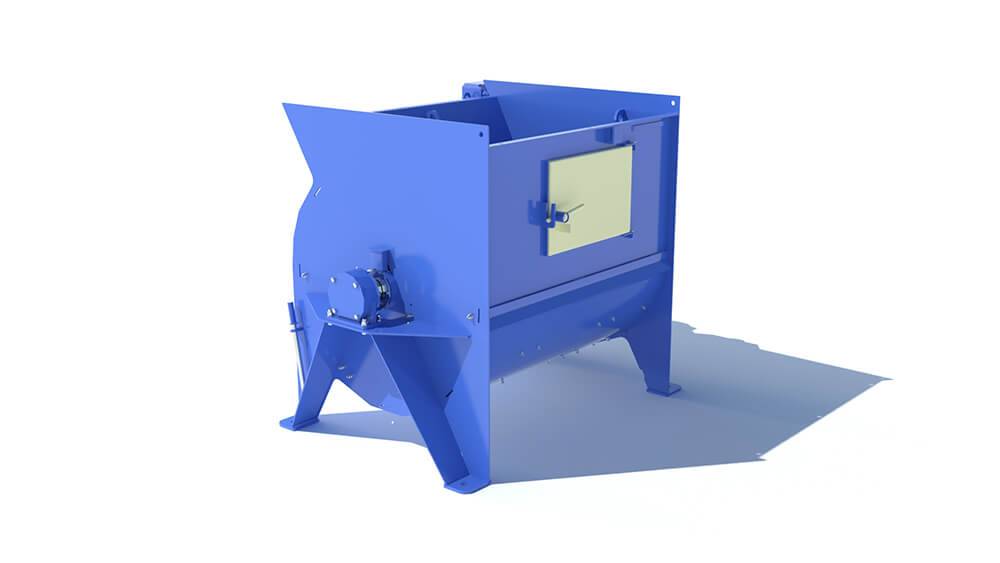

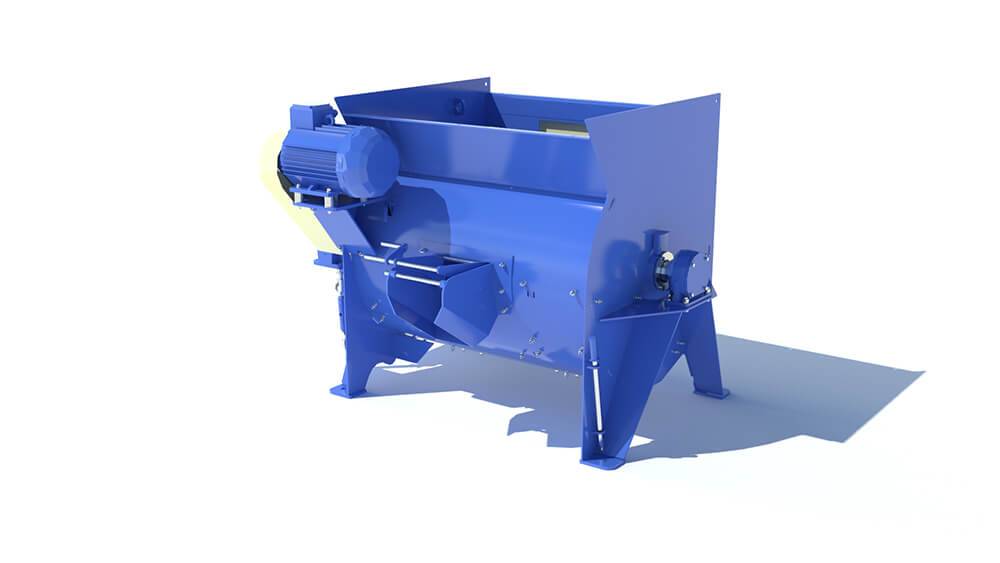

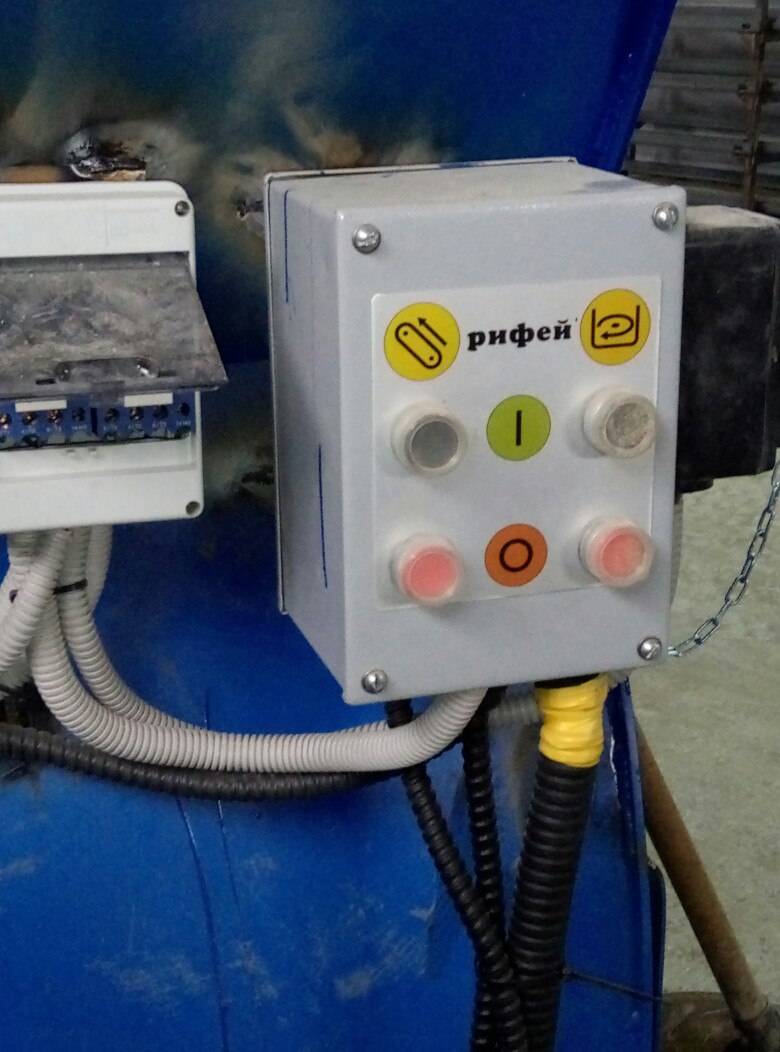

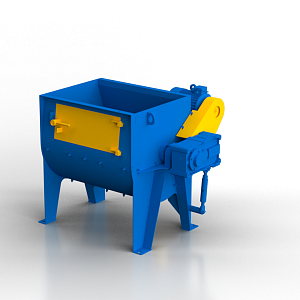

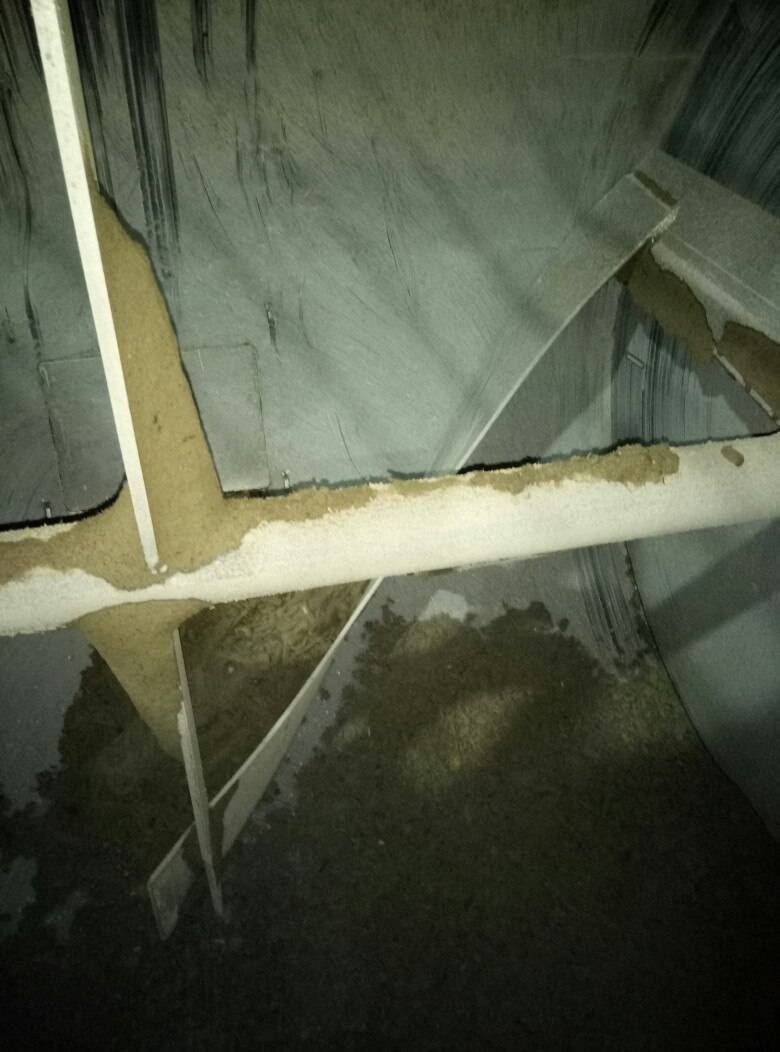

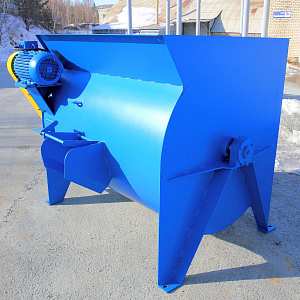

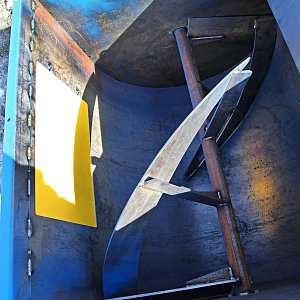

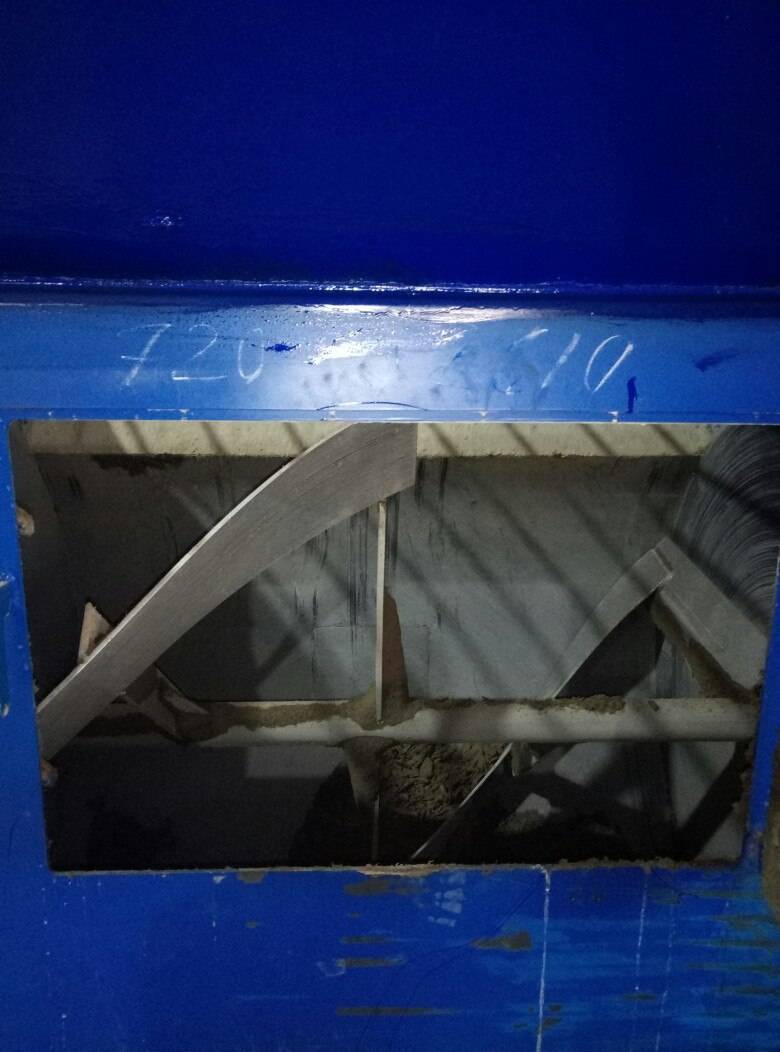

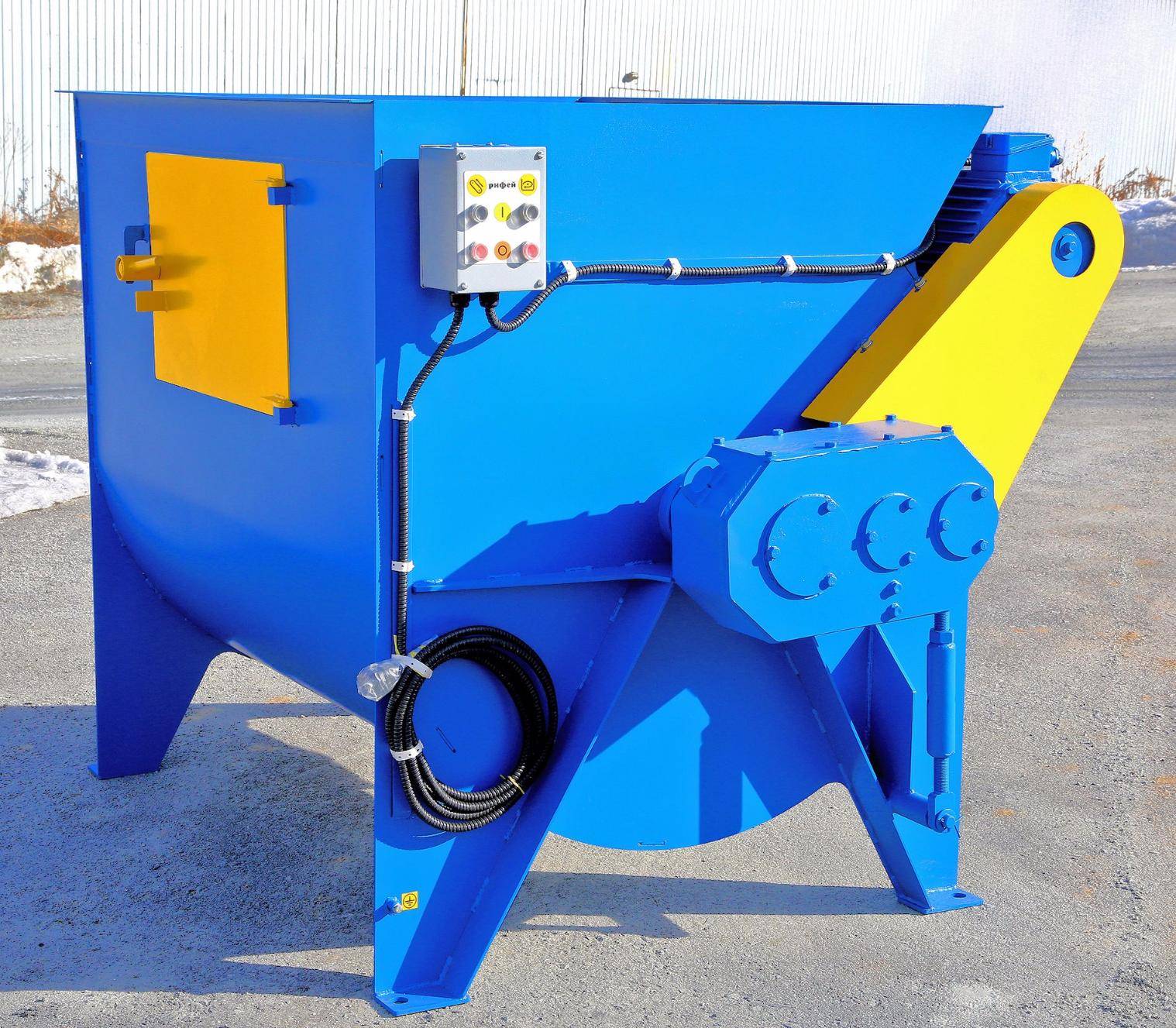

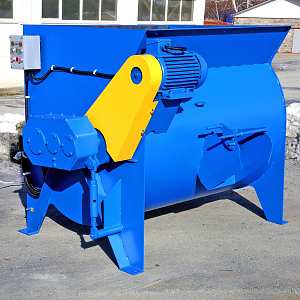

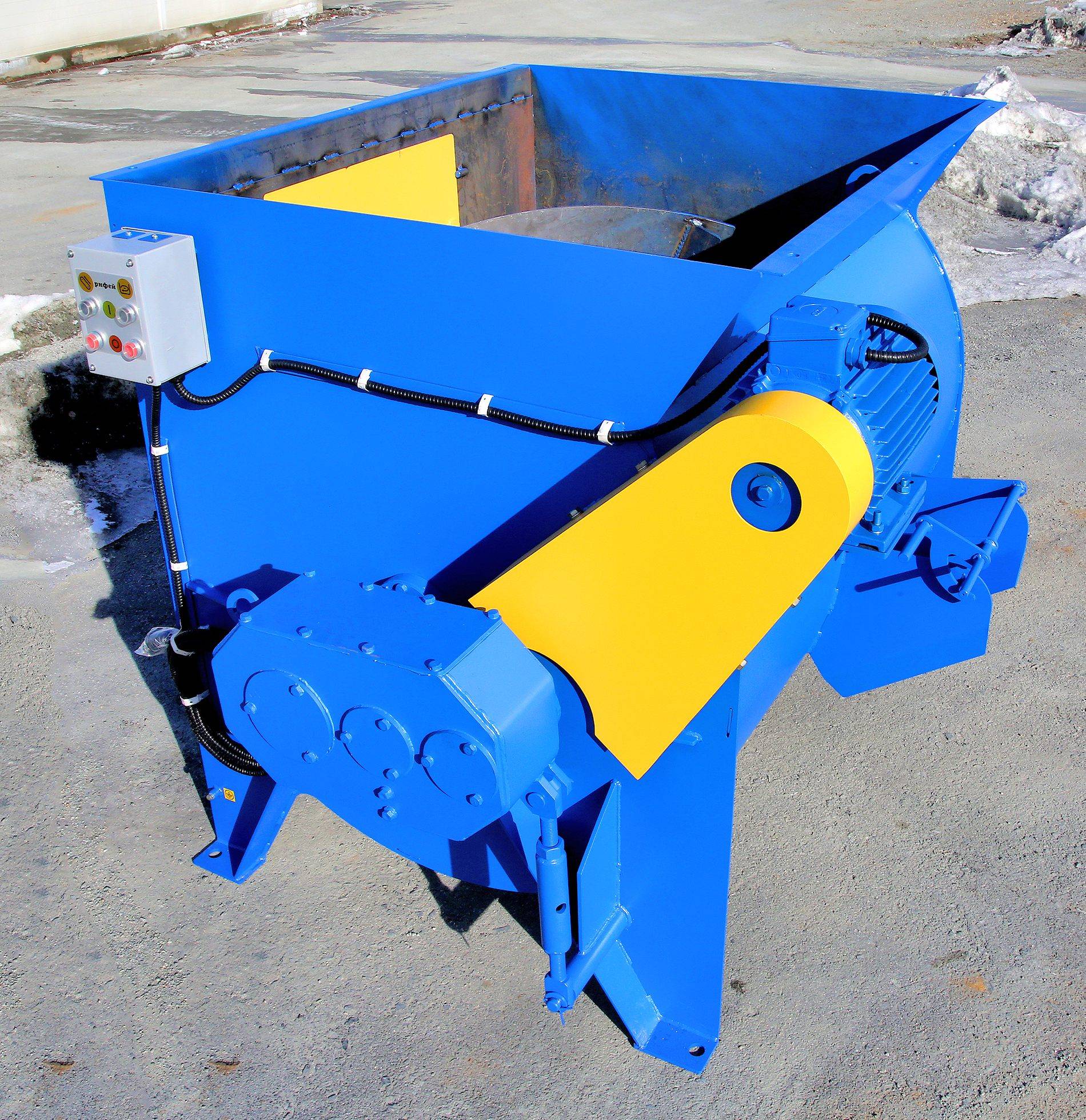

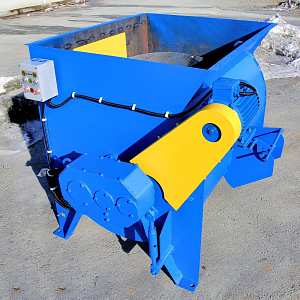

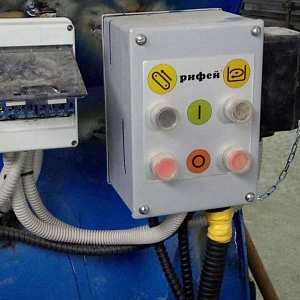

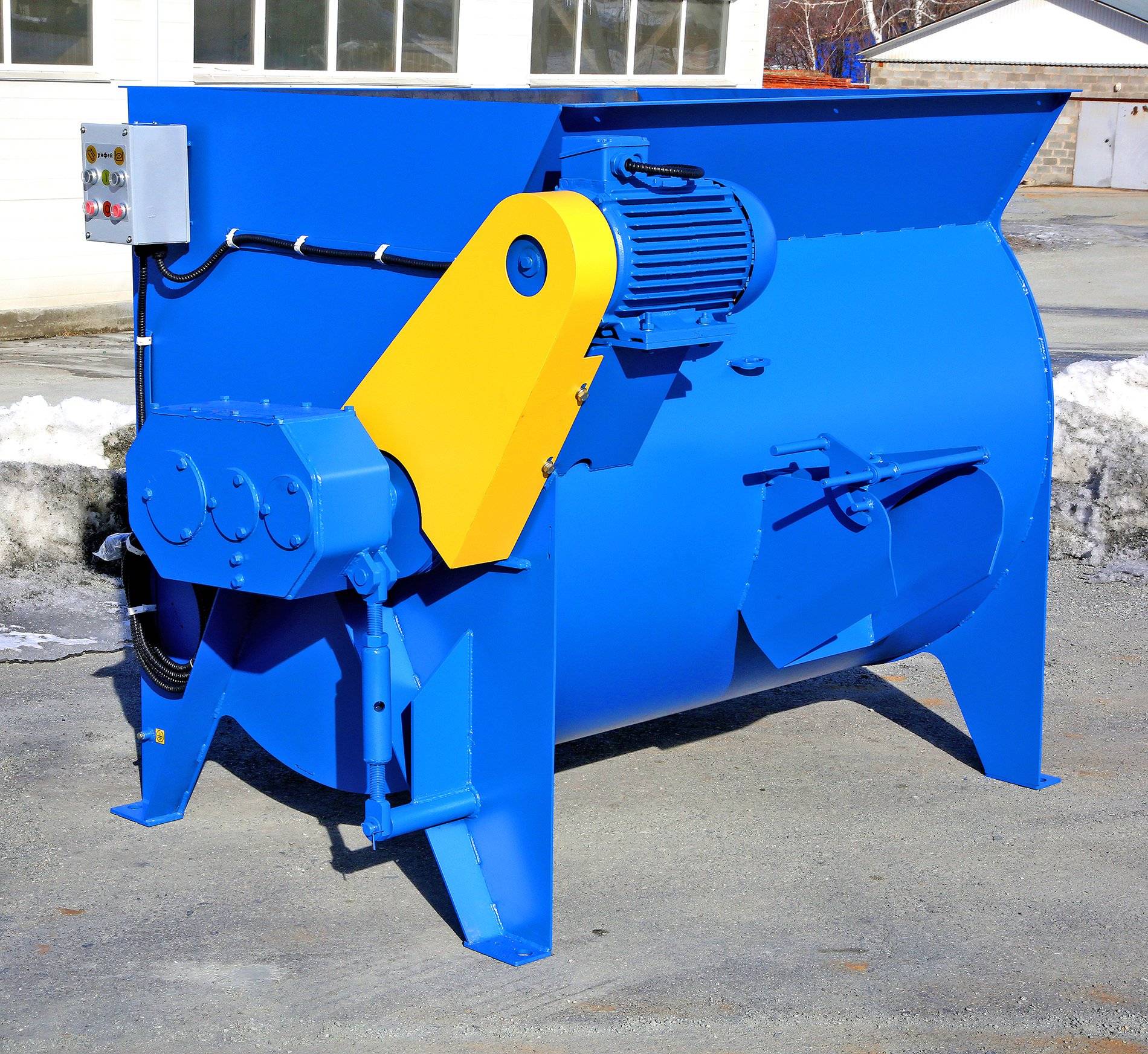

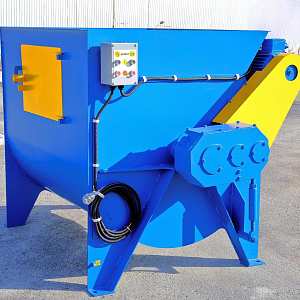

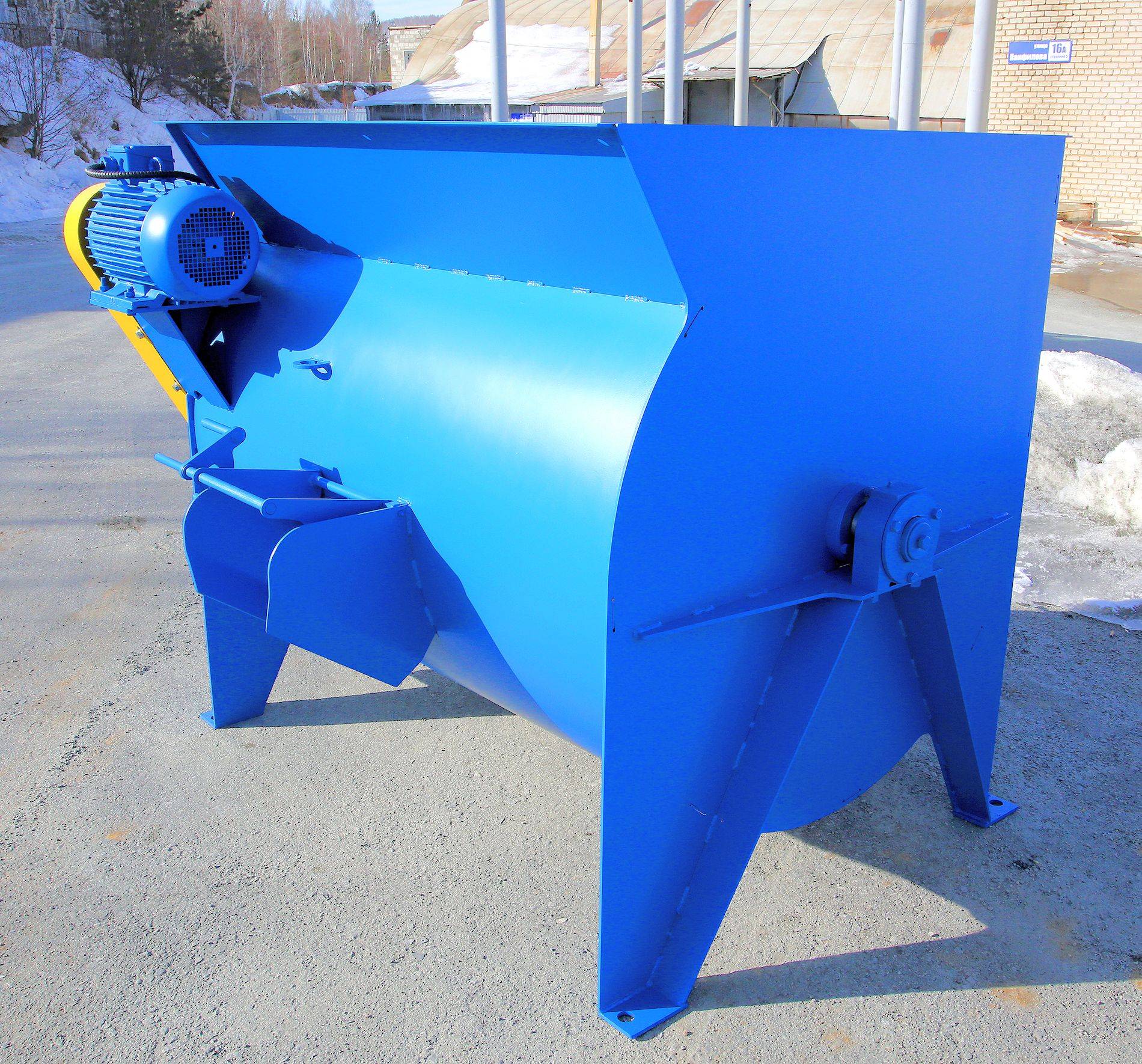

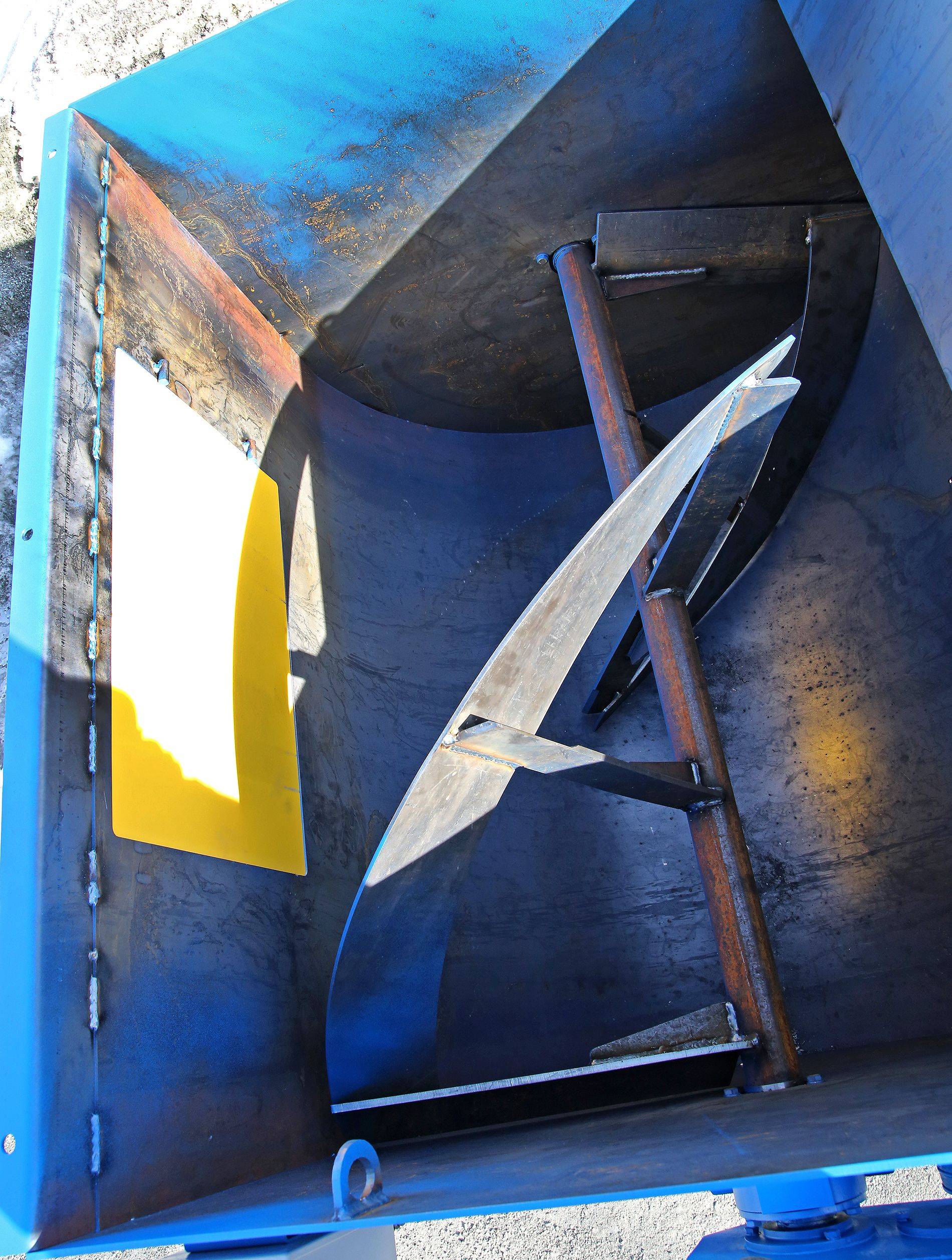

Бетоносмеситель СГ-1000-Арболит (рисунок 1) представляет собой смесительную камеру 1, внутри которой расположен горизонтальный ротор. Ротор вращается на подшипниковых опорах 2. Для перемешивания компонентов смеси на роторе приварены скребки 3 и лопатки 4. Ротор приводится во вращение посредством редуктора 5, электродвигателя 6 и клиноременной передачи 7. Натяжение клиноременной передачи осуществляется талрепом 8. Для выгрузки готовой смеси имеется разгрузочный люк 9. На корпусе смесителя закреплен пульт 10 управления смесителем и транспортером. Информация о назначении кнопок пульта дана на рисунке 2. Для доступа внутрь смесителя предусмотрена дверца обслуживания 11.![Схема СГ-1000-Арболит Схема СГ-1000-Арболит](/upload/ammina.optimizer/png/q75/about/img/%D0%A1%D1%85%D0%B5%D0%BC%D0%B0%20%D0%A1%D0%93-1000-%D0%90%D1%80%D0%B1%D0%BE%D0%BB%D0%B8%D1%82.png)
2. Сменные лопатки (установлены на водило)
3. Пульт управления
4. Руководство по эксплуатации
Название & Состав
Цена
Дозатор весовой БД-750-Вес
1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации
с учетом НДС 20%
Конвейер ленточный КЛ-300-3,5
1. Транспортер (длиной 3,5 метра)
2. Опора или кронштейн
3. Электрокабели
4. Руководство по эксплуатации
с учетом НДС 20%
Конвейер винтовой КВ-3
1. Секция приводная
2. Шнек 3 метра
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации
с учетом НДС 20%
2. Транспортер ленточный
3. Транспортер шнековый
Объем по загрузке – 1000 л
Тип электродвигателя - АИР160М6У3
Номинальная мощность электродвигателя - 7,5 кВт
Частота вращения вала электродвигателя - 1500 об/мин
Объем заливаемого в редуктор масла - 4 л
Частота вращения ротора - 32 об/мин
Габаритные размеры, мм:
Длина - 2227
Ширина - 1515
Высота - 1495
Масса - 750 кг
